Клапан GB Globe: принципы проектирования, приложения, эксплуатация и обслуживание

Введение

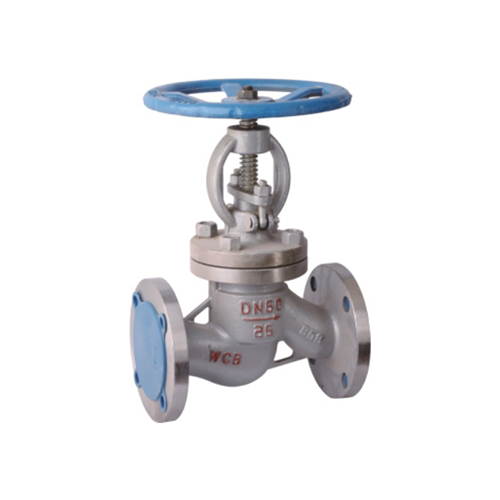

АGB Globe Valveявляется точным промышленным клапаном, предназначенным дляточное регулирование потока и надежный отключениев трубопроводах. Производится в соответствии сСтандарты ГБ (Guobiao), эти клапаны широко используются вСистемы водоснабжения, нефтяные и газопроводы, химические процессы и промышленное применениеАнкет Их надежная конструкция и обтеканный путь потока обеспечиваютнизкое падение давления, утечка производительности и долгосрочная оперативная надежностьАнкет

Это руководство содержит подробный обзорКонцепция проектирования, области применения, эксплуатационные процедуры и методы очистки/технического обслуживанияДля клапанов GB Globe, что делает его полной ссылкой для инженеров, операторов и специалистов по закупкам.

Принципы дизайна

1. Управление потоком и эффективность отключения

Клапаны GB Globe разработаны для предоставленияточная дроссельная и полная отключениеАнкет Внутренняя структура клапана, включая подвижный диск и стационарное сиденье, допускаетТочные регулировки потокаи минимальная утечка.

2. Надежная строительство материала

• Материалы тела:Углеродистая сталь, нержавеющая сталь, чугун или пластичный железо.

• Материалы диска:Нержавеющая сталь, сплавная сталь или устойчивые к коррозии покрытия для химического применения.

• Компоненты герметизации:Мягкие сиденья (EPDM, PTFE) или металлические сиденья в зависимости от требований применения.

3. Обтеканный путь потока

Конструкция минимизирует турбулентность и потерю давления, обеспечиваяЭнергоэффективная работаАнкет Движение вертикального ствола и диска клапана клапанамелкий контроль над скоростью потокаАнкет

4. Стандартное соответствие

Производится в соответствии сСтандарты GB/T 12237 и GB/T 12234, обеспечение постоянных размеров, рейтингов давления и достоверности эксплуатации между промышленными применениями.

Приложения

Клапаны GB Globe универсальны и подходят дляРазличные отраслиТребование точного регулирования потока:

Ключевые преимущества в приложениях

• РучкиУсловия высокого давления и температурыАнкет

• Совместим сжидкость, газ и пароходАнкет

• ОбеспечиваетПрочная производительность в коррозийных и абразивных средахАнкет

Эксплуатационные процедуры

Правильная работа обеспечивает максимальную производительность клапана и долговечность.

1. Ручная операция

• Открытие клапана:Поверните маховик против часовой стрелки. Диск поднимается с сиденья, позволяя жидкости течь.

• Закрытие клапана:Поверните маховик по часовой стрелке. Диск плотно сидит, полностью останавливая поток.

2. Приглашенная операция

Для автоматизированных систем клапаны GB Globe могут быть оснащены с помощьюэлектрические, пневматические или гидравлические приводыДля удаленной операции.

• Убедитесь, что настройки крутящего момента привода соответствуют размеру клапана и рейтингу давления.

• Проверить клапан дляПолный диапазон движенияперед вводом в эксплуатацию.

3. Рекомендации по безопасности

• Проверьте давление системы и оценки температуры перед работой.

• Избегайте быстрого закрытия, чтобы предотвратить водяной молот.

• Используйте правильное оборудование для личной защиты (СИЗ) во время технического обслуживания или ручной работы.

Очистка и техническое обслуживание

Регулярная очистка и обслуживание обеспечивают оптимальную производительность и продолжительный срок службы.

1. Рутинная проверка

• Проверьте на наличиеутечки на сиденье и суставах телаАнкет

• Осмотретьдиск, место и стебельдля износа или коррозии.

• Убедитесь, что маховик или привод функционируют плавно.

2. Процедуры очистки

• Выключите систему и облегчите давление.

• Снимите клапан из трубопровода, если это необходимо.

• Промыть внутреннюю камеручистая вода или совместимый растворительудалить осадок или мусор.

• Используйте мягкие щетки, чтобы очистить диск и сиденье без повреждения поверхностей.

3. Смазка и сборка

• Применятьантикоррозионные смазкик потокам стебля и движущимися частям.

• Соберите клапан, обеспечивая должным образом все компоненты.

• Проверить клапан дляутечка уплотнения и гладкая работаПрежде чем вернуться в службу.

4. Профилактические меры

• УстановитьВверх по течению фильтрыЧтобы уменьшить проникновение осадка.

• Расписание проверок каждые 6–12 месяцев в зависимости от системных условий.

• Заменить изношенные или поврежденные детали быстро, чтобы поддерживать эффективность.

Технические спецификации

Преимущества перед другими типами клапанов

Заключение

АGB Globe Valveявляется универсальным и надежным решением дляПромышленные, муниципальные и коммерческие жидкости системыПолем ЕгоТочная дизайн, долговечная конструкция и соблюдение стандартов GBсделать это идеальным дляТочный контроль потока и утечка отключенияАнкет

ПравильныйУстановка, эксплуатация и очисткаОбеспечить долгосрочную производительность, снизить затраты на техническое обслуживание и повысить эффективность системы. Используется ли вводоснабжение, химическая обработка, HVAC или производство электроэнергииКлапаны GB Globe предоставляютнадежное и надежное решениеДля безопасного и эффективного управления трубопроводом течет.
